Схема подготовки сжатого воздуха и классы чистоты ISO 8573-1

25.сен.2026

Схема подготовки сжатого воздуха и классы чистоты ISO 8573-1

Как читать классы чистоты ISO 8573-1 и какие фильтры и осушитель нужны для нужного класса.

Требования к чистоте сжатого воздуха задаёт международный стандарт ISO 8573-1:2010. Он делит загрязнения на три группы — твёрдые частицы, воду (водяной пар и капельную влагу) и масло (жидкое масло, масляный туман и пары) — и для каждой устанавливает классы чистоты. Ниже — как читать эти классы и какая схема фильтров и осушителей даёт нужный класс, по каталогам SMC и INDUTECH.

Как читается обозначение класса

Класс записывается тремя цифрами в квадратных скобках: частицы : вода : масло. Чем меньше цифра, тем чище воздух. Пример из каталога SMC: ISO 8573-1:2010 [4 : 6 : 2] — частиц размером 1–5 мкм не более 10 000 в кубометре, точка росы под давлением не выше +10 °C, общее содержание масла не более 0,1 мг/м³. В каталоге INDUTECH встречается запись с прочерком, например 3.-.4, — на схеме класс по воде для такой ступени не указан.

Классы чистоты по ISO 8573-1:2010

Класс	Частицы: 0,1–0,5 / 0,5–1 / 1–5 мкм, шт./м³	Вода: точка росы под давлением или жидкая вода	Масло, мг/м³
0	по требованиям пользователя или поставщика оборудования, строже класса 1
1	≤ 20 000 / ≤ 400 / ≤ 10	точка росы ≤ −70 °C	≤ 0,01
2	≤ 400 000 / ≤ 6 000 / ≤ 100	точка росы ≤ −40 °C	≤ 0,1
3	— / ≤ 90 000 / ≤ 1 000	точка росы ≤ −20 °C	≤ 1
4	— / — / ≤ 10 000	точка росы ≤ +3 °C	≤ 5
5	— / — / ≤ 100 000	точка росы ≤ +7 °C	—
6	массовая концентрация 0 < Cp ≤ 5 мг/м³	точка росы ≤ +10 °C	—
7	массовая концентрация 5 < Cp ≤ 10 мг/м³	жидкая вода Cw ≤ 0,5 г/м³	—
8	—	жидкая вода 0,5 < Cw ≤ 5 г/м³	—
9	—	жидкая вода 5 < Cw ≤ 10 г/м³	—
X	Cp > 10 мг/м³	Cw > 10 г/м³	> 5

Таблица — по каталогу SMC. Для воды классы 1–6 задаются точкой росы под давлением, классы 7–9 — содержанием жидкой воды. Методы проверки фильтров — по ISO 12500: частицы — ISO 12500-3, вода — ISO 12500-4, масло — ISO 12500-1.

Типовая схема подготовки воздуха

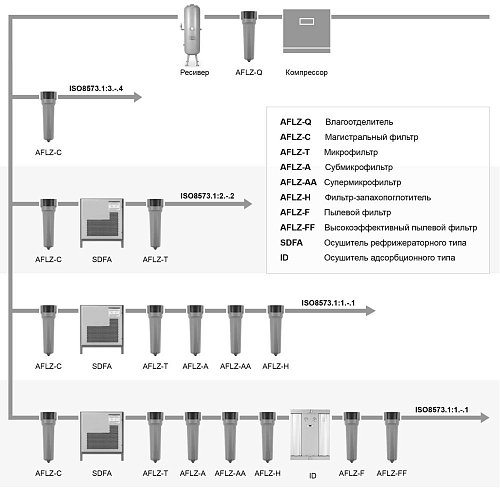

В каталоге INDUTECH AFLZ-XJH01 сжатый воздух от компрессора сначала проходит водоотделитель AFLZ-Q и ресивер, а затем — ступени фильтрации и осушки. Чем больше ступеней, тем выше класс:

Ступени после ресивера	Класс ISO 8573-1 (частицы : вода : масло)
магистральный фильтр AFLZ-C	3 : – : 4
AFLZ-C → рефрижераторный осушитель → микрофильтр AFLZ-T	2 : – : 2
AFLZ-C → рефрижераторный осушитель → AFLZ-T → субмикрофильтр AFLZ-A → супермикрофильтр AFLZ-AA → фильтр-запахопоглотитель AFLZ-H	1 : – : 1
то же + адсорбционный осушитель → пылевой фильтр AFLZ-F → высокоэффективный пылевой фильтр AFLZ-FF	1 : – : 1

Что даёт каждая ступень фильтрации

В каталоге SMC приведены два примера систем из фильтров AFF, AM, AMD и AMK с классом на выходе каждой ступени:

Ступень	Воздух на входе [6 : 8 : 4]	После осушителя, на входе [7 : 4 : 4]
магистральный фильтр SMC AFF	[4 : 7 : 4]	[5 : 4 : 4]
+ микрофильтр SMC AM	[2 : 7 : 3]	[2 : 4 : 3]
+ субмикрофильтр SMC AMD	[1 : 7 : 2]	[1 : 4 : 2]
+ угольный фильтр SMC AMK	—	[1 : 4 : 1]

В обоих примерах фильтры повышают класс по частицам и маслу, а класс по воде не меняется — его задаёт осушитель. SMC оговаривает, что это максимальный класс, которого может достичь система, и на практике он зависит от состояния воздуха на входе.

Осушитель и класс по воде

По таблице стандарта точка росы под давлением +3 °C соответствует классу 4 по воде, +7 °C — классу 5, +10 °C — классу 6, а −20, −40 и −70 °C — классам 3, 2 и 1. Например, рефрижераторные осушители EXELUTE XRD рассчитаны на точку росы +3 °C. В схеме INDUTECH адсорбционный осушитель стоит после фильтра-запахопоглотителя, а за ним — пылевые фильтры AFLZ-F и AFLZ-FF.
