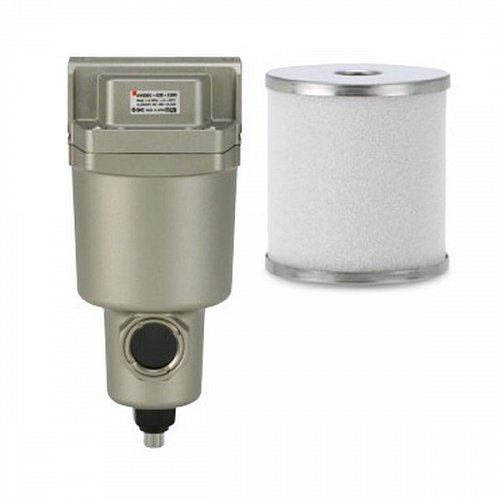

Как подобрать сменный элемент SMC или аналог INDUTECH

Сменный фильтрующий элемент подбирается по модели фильтра — она указана в маркировке на корпусе. Ниже — как по модели магистрального фильтра SMC найти номер оригинального элемента, какой элемент INDUTECH к нему подходит и когда элемент пора менять. Все данные — из каталогов SMC и INDUTECH.

Шаг 1. Определите тип фильтра

Первые буквы модели — это тип фильтра. От него зависит, что элемент задерживает:

Шаг 2. Найдите номер оригинального элемента SMC

Номер элемента строится из серии, букв EL и типоразмера фильтра. Один элемент подходит к фильтрам одного типоразмера разных поколений — с буквой C в конце модели и без неё.

Элементы SMC для серий AFF, AM, AMD, AMH, AME, AMF и AMG поставляются в сборе с прокладкой и уплотнительным кольцом. Для фильтров с фторкаучуковыми уплотнениями (опция F в модели) SMC выпускает отдельные элементы с суффиксом -F — для типоразмеров AFF2C…AFF22C и 150–550, например AM-EL350-F.

Шаг 3. Оригинал SMC или аналог INDUTECH

У INDUTECH есть две линейки элементов для таких фильтров:

• -XKV01 — элементы для магистральных фильтров INDUTECH серии XKV01 (AFF2C-XKV01 … AFF75B-XKV01, AM150C-XKV01 … AM850-XKV01 и т. д.); 100% аналог элементов SMC: например, AFF-EL8B-XKV01 — аналог SMC AFF-EL8B.
• -XFZ01 — серия A-EL-XFZ01 для фильтров типоразмеров AFF, AM, AMD, AMH, AME, AMF, AMG, а также AFF70D–90D, AM70D–90D и AMD70D–90D; 100% аналог элементов SMC. По каталогу INDUTECH уплотнение к элементам -XFZ01 не входит в комплект поставки и заказывается отдельно: для элементов AFF и AM — комплекты уплотнений PS-XFZ01 (уплотнительное кольцо и прокладка), от AFF2/AM150-PS-XFZ01 до AFF75/AM850-PS-XFZ01.

Когда менять элемент

• AFF, AM, AMD, AMH, AMG — через 2 года эксплуатации или при перепаде давления на фильтре 0,1 МПа, в зависимости от того, что наступит раньше. SMC предупреждает, что при перепаде давления больше 0,1 МПа элемент может быть повреждён.
• AME — по цветовому индикатору: на поверхности элемента появляется красное пятно.
• AMF — по каталогу INDUTECH: когда со стороны выхода появляется запах; при нормальной дезодорации — при перепаде давления более 0,1 МПа или через 2 года.
• AFF70D–90D, AM70D–90D, AMD70D–90D — через 2 года или при срабатывании индикатора замены элемента (красный цвет).
• Перед заменой SMC требует сбросить давление в корпусе фильтра до нуля.

Удобнее всего следить за насыщением элемента по индикатору замены: у фильтров SMC и INDUTECH это опция T в модели фильтра.

Где купить

Все сменные элементы SMC и аналоги INDUTECH, а также комплекты уплотнений — в разделе «Фильтрующие элементы для магистральных фильтров SMC и их аналоги». В карточке каждого элемента указаны совместимые фильтры и ссылка на аналог. Сами фильтры — в разделе «Магистральные фильтры SMC и их аналоги».
