Подбор рефрижераторного осушителя: коэффициенты и расчёт

25.сен.2026

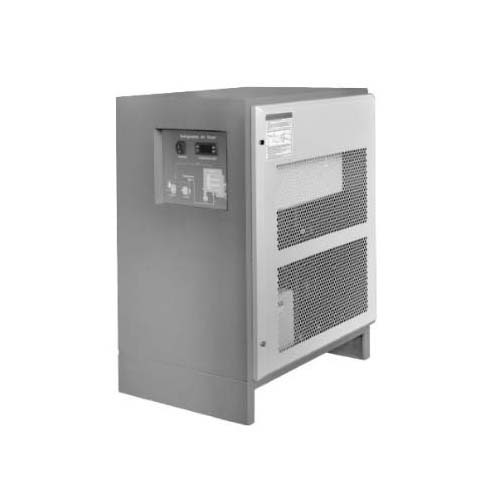

Подбор рефрижераторного осушителя: коэффициенты и расчёт

Как пересчитать расход осушителя на свои температуру и давление — на примере INDUTECH SDFA.

Расход рефрижераторного осушителя в каталоге указан для стандартных условий. На реальном объекте воздух на входе бывает горячее или холоднее, в помещении — жарче или прохладнее, а давление в сети — другим, и тогда осушитель пропускает больше или меньше воздуха. Разберём, как пересчитать расход под свои условия и выбрать модель, на примере осушителей INDUTECH SDFA.

Модельный ряд SDFA

В серии 11 типоразмеров с расходом от 620 до 20 300 л/мин при точке росы +3 °C. Присоединение — от G1" до G2" и фланец DN65 у SDFA150 и SDFA200. Модели SDFA5–SDFA80 работают от однофазной сети 220 В (индекс -22 в артикуле), SDFA100–SDFA200 — от трёхфазной сети 380 В (индекс -38). В SDFA5–SDFA120 установлен компрессор Highly (совместное производство с Hitachi), в SDFA150 и SDFA200 — компрессор Panasonic; у этих двух моделей есть входные и выходные сигналы.

Для каких условий указан расход

Номинальный расход SDFA указан при давлении 0,7 МПа, температуре сжатого воздуха на входе +35 °C и температуре окружающей среды +25 °C. Допустимые условия эксплуатации:

SDFA5–SDFA120: воздух на входе от +10 до +60 °C, давление от 0,1 до 1,6 МПа, окружающая среда от +5 до +50 °C;
SDFA150 и SDFA200: воздух на входе от +10 до +45 °C, давление от 0,1 до 1,0 МПа, окружающая среда от +5 до +38 °C;
точка росы — от +3 до +10 °C.

Расход в зависимости от точки росы

Чем выше допустимая точка росы, тем больше воздуха пропускает осушитель. Расход при стандартных условиях, л/мин:

Модель	Точка росы +3 °C	+7 °C	+10 °C
SDFA5-22	620	800	890
SDFA10-22	1 100	1 500	1 700
SDFA20-22	2 200	3 100	3 500
SDFA30-22	3 300	4 400	5 000
SDFA45-22	4 600	6 200	7 000
SDFA60-22	6 300	8 400	9 500
SDFA80-22	7 800	10 500	11 900
SDFA100-38	10 000	13 400	15 200
SDFA120-38	11 800	15 800	17 800
SDFA150-38	14 800	19 700	22 200
SDFA200-38	20 300	27 100	30 600

Поправочные коэффициенты

Для условий, отличных от стандартных, каталог INDUTECH даёт три коэффициента и формулу: Расход = Номинальный расход × (K1 × K2 × K3).

Коэффициент	Значения (жирным — стандартные условия)
K1 — температура сжатого воздуха на входе	10…30 °C — 1,18; 35 °C — 1,00; 38 °C — 0,91; 40 °C — 0,91; 45 °C — 0,71; 50 °C — 0,58; 55 °C — 0,48; 60 °C — 0,42
K2 — температура окружающей среды	5…20 °C — 1,04; 25 °C — 1,00; 30 °C — 0,96; 35 °C — 0,92; 38 °C — 0,89; 40 °C — 0,88; 45 °C — 0,71; 50 °C — 0,63
K3 — давление сжатого воздуха	0,4 МПа — 0,63; 0,5 МПа — 0,75; 0,6 МПа — 0,88; 0,7 МПа — 1,0; 0,8 МПа — 1,04; 0,9 МПа — 1,07; 1,0 МПа — 1,1

Если нужно подобрать осушитель под известный расход компрессора, действуют наоборот: расход компрессора делят на произведение коэффициентов и выбирают модель с номинальным расходом не меньше результата.

Примеры подбора

Компрессор производительностью 5 м³/мин, нужна точка росы +3 °C. Одна и та же установка в двух разных помещениях:

	Пример 1: прохладное помещение	Пример 2: жаркое помещение
Расход компрессора	5 м³/мин = 5 000 л/мин	5 м³/мин = 5 000 л/мин
Воздух на входе, K1	+30 °C — 1,18	+45 °C — 0,71
Окружающая среда, K2	+20 °C — 1,04	+35 °C — 0,92
Давление, K3	0,8 МПа — 1,04	0,7 МПа — 1,0
K1 × K2 × K3	1,18 × 1,04 × 1,04 ≈ 1,28	0,71 × 0,92 × 1,0 ≈ 0,65
Нужный номинальный расход	5 000 / 1,28 ≈ 3 906 л/мин	5 000 / 0,65 ≈ 7 692 л/мин
Меньшая модель — не подходит	SDFA30-22: 3 300 × 1,28 ≈ 4 224 л/мин	SDFA60-22: 6 300 × 0,65 ≈ 4 095 л/мин
Подходящая модель	SDFA45-22: 4 600 × 1,28 ≈ 5 888 л/мин	SDFA80-22: 7 800 × 0,65 ≈ 5 070 л/мин

В прохладном помещении при давлении 0,8 МПа хватит SDFA45-22, а в жарком с горячим воздухом на входе понадобится SDFA80-22 — на два типоразмера больше.

Точка росы и класс чистоты ISO 8573-1

По стандарту ISO 8573-1:2010 точка росы под давлением +3 °C соответствует классу 4 по влажности, +7 °C — классу 5, +10 °C — классу 6. Как собрать систему подготовки под нужный класс — в статье «Классы чистоты ISO 8573-1 и схема подготовки воздуха».

Фильтры до и после осушителя

На схеме подготовки воздуха в каталоге INDUTECH AFLZ-XJH01 рефрижераторный осушитель стоит после магистрального фильтра AFLZ-C, а за ним — микрофильтр AFLZ-T. Такая линия даёт класс 2 : – : 2 по частицам и маслу.
