Циклонный сепаратор REMEZA R0186-CKL-A, 3300 л/мин, 16 бар, 1", авт. отвод конд.

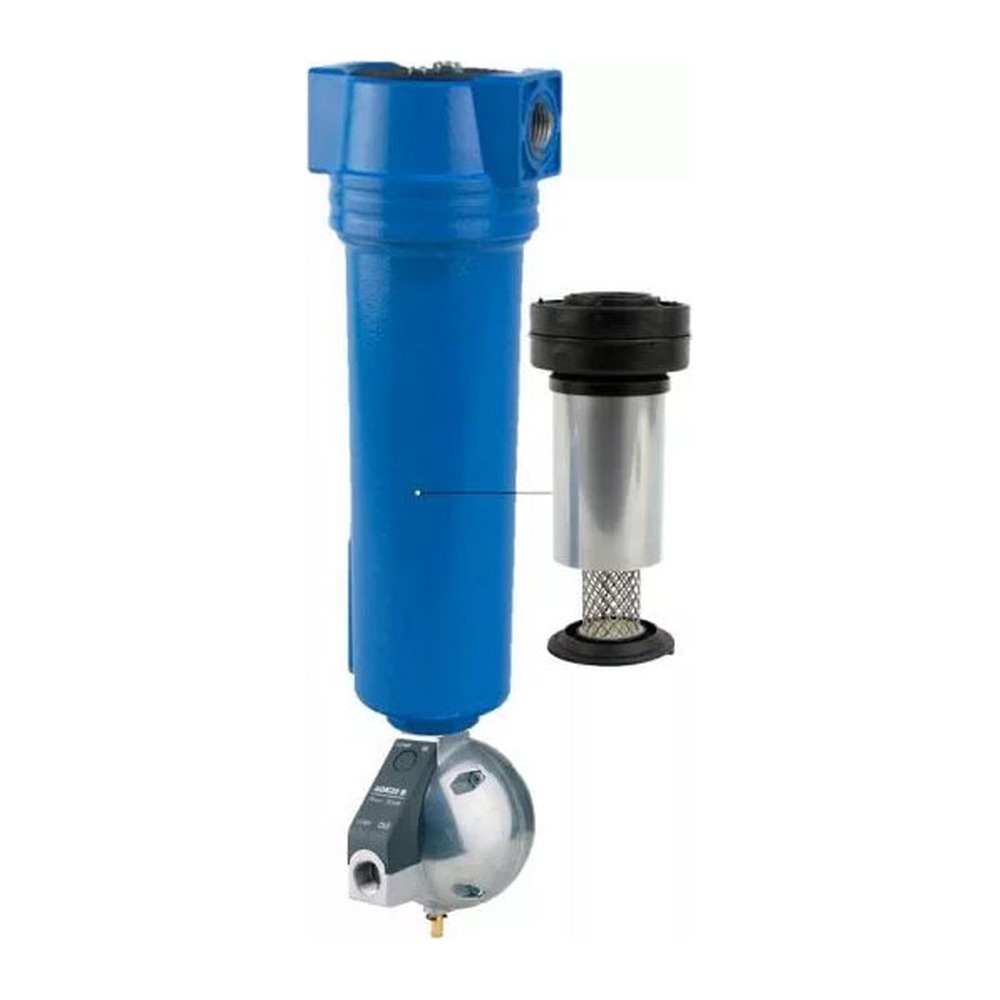

Циклонный сепаратор сжатого воздуха REMEZA R0186-CKL-A — корпус серии R типоразмера 0186 с циклонным патроном CKL и автоматическим отводом конденсата. Патрон закручивает поток: капельная влага и масло под действием центробежной силы отбрасываются к стенке корпуса и стекают вниз, а воздух выходит через центр корпуса.

Особенности

• Эффективность отделения жидкости — более 98 % (при номинальном расходе, 20 °C, размер капель 10–30 мкм).
• Класс по воде по ISO 8573-1 — 8 (типовой результат при соответствующих условиях на входе).
• Для систем сжатого воздуха и вакуума.
• Номинальный расход 3 300 л/мин при давлении на входе 0,7 МПа.
• Рабочее давление 0–16 бар, рабочая температура 1,5–65 °C.
• Присоединение 1".
• Автоматический конденсатоотводчик AOK 20B.
• Корпус — алюминий, внешнее порошковое покрытие (эпоксидно-полиэфирная основа); крышка — ABS; уплотнения — NBR; фитинги и винты — латунь, латунь с цинковым покрытием, сталь.
• Патрон CKL: наружный цилиндр и опора — нержавеющая сталь 1.4301, торцевые крышки — PA6, склейка — полиуретан, уплотнения — NBR; поток проходит снаружи внутрь.
• Устанавливается в трубопровод вертикально.
• Габаритные размеры 125×125×261 мм, масса 1,2 кг.

Коррекционные факторы

Фактический расход = номинальный расход × коэффициент по давлению × коэффициент по температуре.

• по давлению на входе: 2 бар — 0,38; 3 бар — 0,5; 4 бар — 0,63; 5 бар — 0,75; 6 бар — 0,88; 7 бар — 1,0; 8 бар — 1,13; 9 бар — 1,25; 10 бар — 1,38; 11 бар — 1,5; 12 бар — 1,63; 13 бар — 1,75; 14 бар — 1,88; 15 бар — 2,0; 16 бар — 2,13;
• по рабочей температуре: 2 °C — 1,07; 5 °C — 1,05; 10 °C — 1,04; 15 °C — 1,02; 20 °C — 1,0; 25 °C — 0,98; 30 °C — 0,97; 35 °C — 0,95; 40 °C — 0,94; 45 °C — 0,92; 50 °C — 0,91; 55 °C — 0,89; 60 °C — 0,88; 65 °C — 0,87.

По директиве PED 97/23/EC (жидкостная группа 2) для типоразмеров R0056 — R0476 — не требуется.

О бренде

Компрессоры REMEZA производит белорусская компания «Ремеза» (основана в 1989 году, г. Рогачёв, серийный выпуск компрессоров — с 1998 года), а магистральные фильтры, сепараторы и сменные фильтрующие элементы под брендом REMEZA изготавливает словенская компания Omega Air (г. Любляна) — производитель оборудования подготовки сжатого воздуха и газов с более чем 35-летней историей, свыше 370 сотрудников, экспортирующий 95% продукции и выпускающий свыше 500 000 фильтроэлементов в год.
