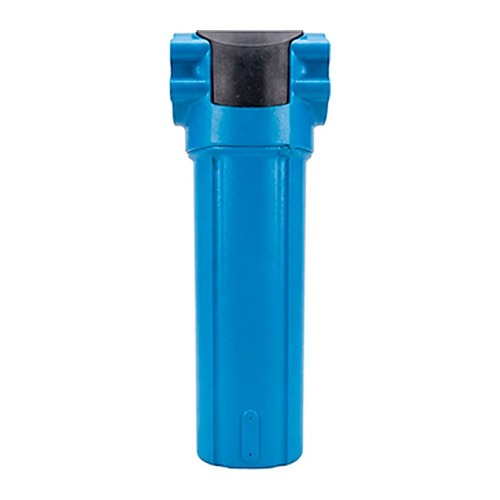

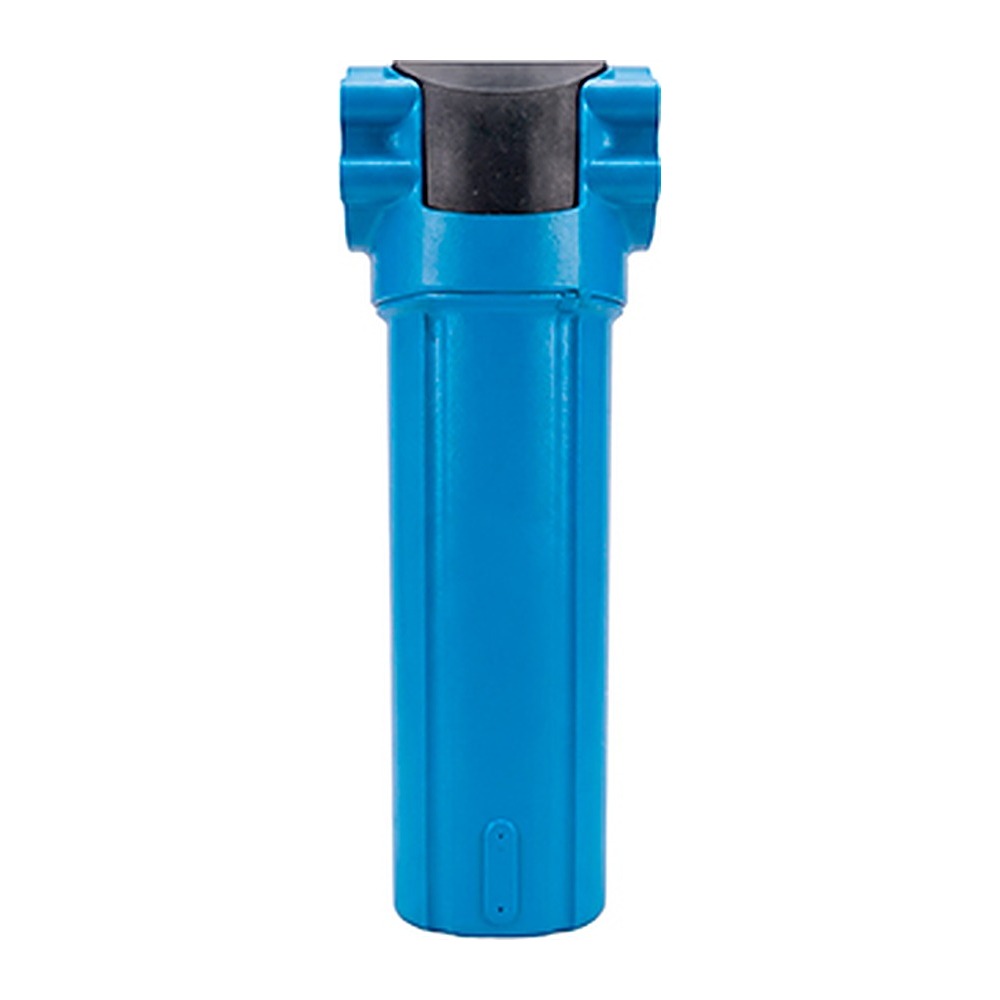

Микрофильтр INDUTECH AFLZ150-T-F20-XJH01

Микрофильтр INDUTECH AFLZ150-T-F20-XJH01 — устройство магистральной подготовки сжатого воздуха серии AFLZ-XJH01: фильтрация частиц свыше 1 мкм и отделение масла; коалесцентный принцип действия. На схеме подготовки воздуха в каталоге INDUTECH устанавливается после магистрального фильтра AFLZ-C и рефрижераторного осушителя.

Особенности

• Номинальная тонкость фильтрации 1 мкм, эффективность фильтрации 99%, содержание масла на выходе до 1,2 мг/м³.
• Расход 15 000 норм. л/мин при давлении на входе 0,7 МПа, присоединение G2" (вход/выход).
• Рабочее давление 0,2–1,6 МПа, испытательное давление 2,0 МПа, рабочая температура +5…+65 °C.
• Слив конденсата вручную шаровым краном, резьба на выходе крана G1/2" (внутренняя).
• Стрелка на корпусе показывает направление потока.
• Масса 7,2 кг.

Конструкция

Основные узлы и материалы (по каталогу INDUTECH):

• корпус — алюминий;
• резервуар — алюминий;
• коалесцентный фильтрующий элемент — стекловолокно (гофрированное);
• шаровой кран для слива конденсата — латунь.

Подбор типоразмера

Расход 15 000 норм. л/мин указан при давлении на входе 0,7 МПа. Если давление в системе отличается, максимальный расход пересчитывается с поправочным коэффициентом по минимальному входному давлению: 0,2 МПа — 0,38; 0,3 — 0,50; 0,4 — 0,62; 0,5 — 0,75; 0,6 — 0,87; 0,7 — 1,0; 0,8 — 1,12; 0,9 — 1,24; 1,0 — 1,37; 1,2 — 1,62; 1,4 — 1,86; 1,6 МПа — 2,11. Например, для INDUTECH AFLZ150-T-F20-XJH01 при минимальном давлении 1,0 МПа это 20 550 норм. л/мин, при 0,5 МПа — 11 250 норм. л/мин. Типоразмер выбирается ближайший, превышающий расчётный расход.

Принадлежности и сменные детали (заказываются отдельно)

• сменный фильтр-элемент INDUTECH AFLZ-T-EL150-XJH01 — в комплект входят фильтр-элемент, уплотнение фильтр-элемента и уплотнение резервуара; срок службы 1 год либо до перепада давления больше 0,07 МПа;
• комплект шпилек для модульного монтажа INDUTECH AFLZ-MC6-2/-3/-4-XJH01 — на 2, 3 или 4 секции (4 шпильки, 8 гаек, 8 шайб и прокладки между секциями);
• комплекты шпилек и фланцев (DN50) для модульного монтажа на фланцах на 1, 2, 3 или 4 секции: INDUTECH AFLZ-FL6-1-XJH01, INDUTECH AFLZ-FL6-2-XJH01, INDUTECH AFLZ-FL6-3-XJH01, INDUTECH AFLZ-FL6-4-XJH01;
• шаровой кран INDUTECH VSF100-XJH01 (латунь, резьба на выходе G1/2" внутренняя);
• внутренний автоматический конденсатоотводчик INDUTECH ADF15-XJH01 (нейлон, резьба на выходе Rc1/8" внутренняя);
• внешний автоматический конденсатоотводчик INDUTECH ADD25-XJH01 (корпус алюминий, вход G1/2" наружная, выход Rc1/8" внутренняя);
• дифференциальный манометр INDUTECH GD30-XJH01 (корпус пластик, циферблат с двух сторон).

О серии AFLZ-XJH01

Серия INDUTECH AFLZ-XJH01 включает 8 типов устройств магистральной подготовки сжатого воздуха — от водоотделителя до высокоэффективного пылевого фильтра: водоотделитель (Q), магистральный фильтр (C), микрофильтр (T), субмикрофильтр (A), супермикрофильтр (AA), фильтр-запахопоглотитель (H), пылевой (F) и высокоэффективный пылевой фильтр (FF); расход от 200 до 40 000 норм. л/мин. По схемам каталога INDUTECH магистральный фильтр AFLZ-C обеспечивает класс чистоты сжатого воздуха ISO 8573-1:3.-.4, связка AFLZ-C + рефрижераторный осушитель + AFLZ-T — 2.-.2, а с последующими ступенями AFLZ-A, AFLZ-AA и AFLZ-H — 1.-.1.
